产品说明：

①：执手外观可选配：有基座执手或无基座执手，无基座执手需搭配ZDA218T传动器；风格可选ZS10、ZS22、

          ZS30系列等执手；可选是否带机械声响，执手选配具体详情见P35-P44

          表面处理可选配：氨基烤漆含时尚银、星空灰、青古铜和淡墨黑四种配色，阳极氧化含时尚银、星空灰、青

          古铜三种配色，具体详情见目录宣传页。

②：合页承载力：最大承重90kg,合页选择具体详情见目录页合页承载曲线图进行匹配性校对。

③：限位器：该产品为选配件，建议搭配限位器使用，达到最佳体验效果，具体规格根据窗型选择，具体尺寸规格

         选择见P93。

系统说明：

1、该系统适配于标准20C槽口型材，具体型材节点图参考图册目录页

2、内开内倒窗型可满足扇宽470-750mm，窗扇高880-1500mm范围以内的窗型，建议窗型比（高/宽）保持在1.5:1，

       若超出使用规格，依据双方约定试样为准；

3、内开纱扇配置见P12，外开纱扇配置见P14

4、多边多点锁配置需增加

5、五金件请定期维护；

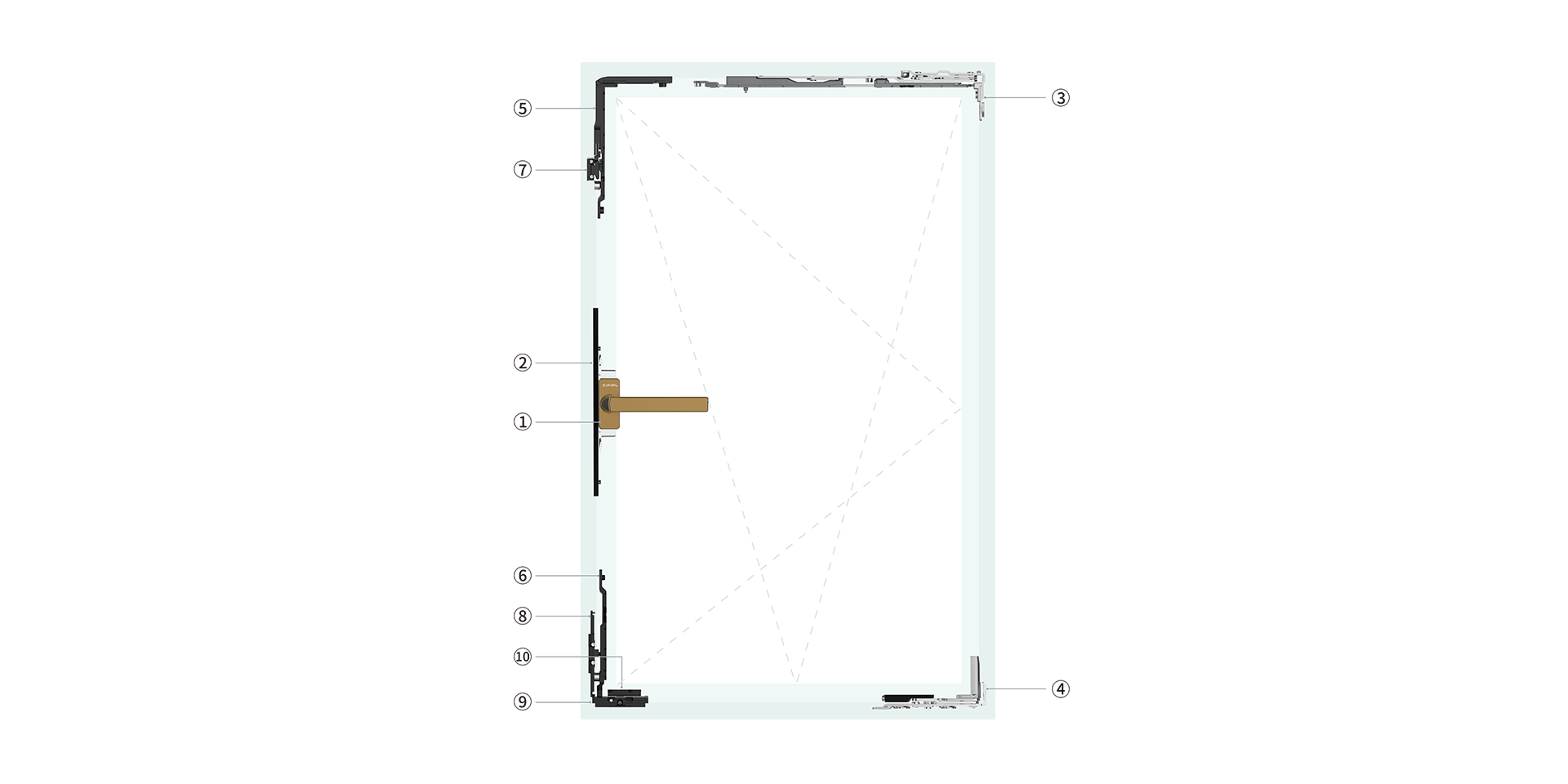

6、配置说明：图示为ZND100内平开下悬五金系统 , 配置可选：内开内倒＋内开纱窗配置为：ZND100-NT；内

　   开内倒＋外开纱窗配置为：ZND100-WT。
